Приобретён ресивер для американского рынка с выходным напряжением 120в 60гц в молчащем состоянии (не включается) как потом оказалось его пробовали включать в нашу сеть и видимо он сгорел, забрал как есть за 5000р.
Буду пытаться восстановить работу и адаптировать под нашу сеть без использования доп прибамбасов в виде внешних понижателей напряжения с али экспресс. Если у кого был уже подобный опыт по пионера, буду рад любой информации по адаптации блока питания.
upd/////

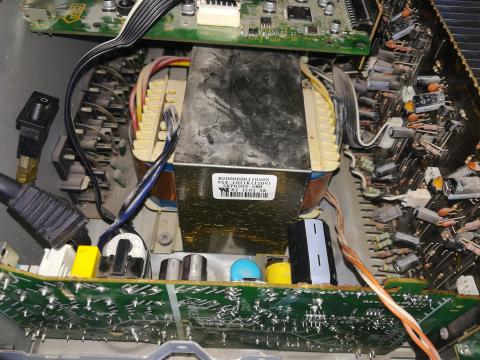

купил транс новый на 230в

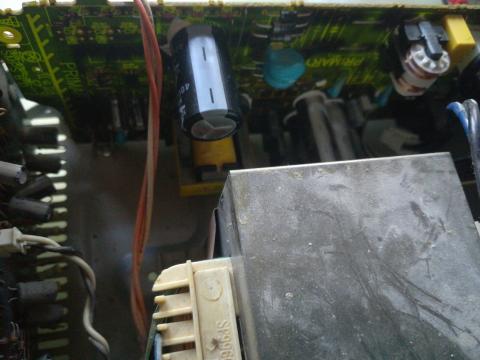

перепаял диоды в БП дежурки и адаптировал дежурку под 230в +5.6в в норме
перепаял резюк проца эвентов на морде под евро сетку тюнера
сетка стала с шагом 100кГц а после сброса в заводские 50кГц, рес включается и выключается с кнопки stby
далее
1-151081*073 что означает код при попытке апдейта?

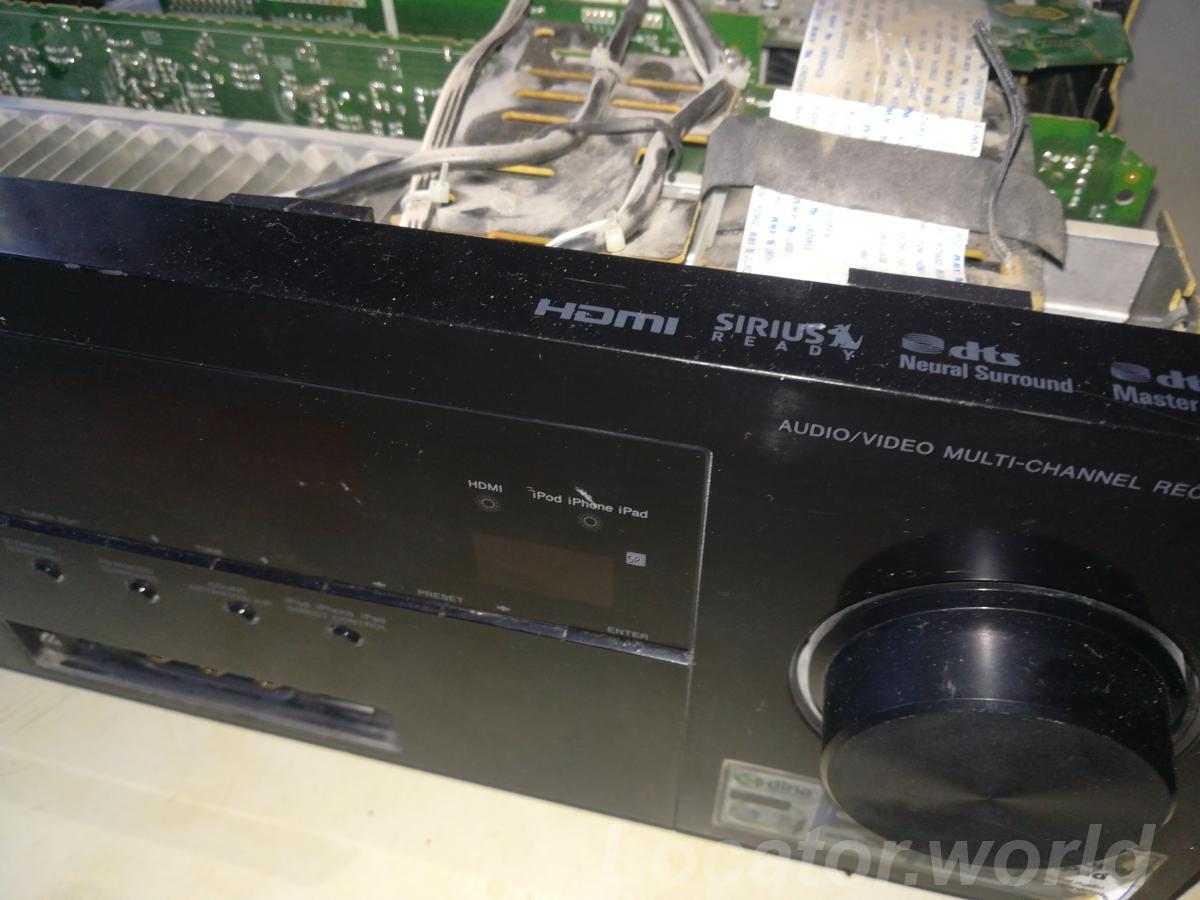

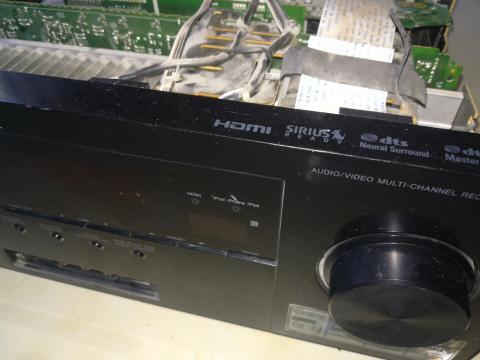

рес vsx-1021к
я так понимаю это тот же 921
кодек 4588 греется сильно, напруга 5в его проседает до 1,8в пульсирует
так же уходит в защиту по постоянке на левом фронте и начинает мигать mcacc иногда может моргнуть при включении HDMI
что странно выходные и вся обвязка целая мерил тестером параметры как и на соседних вых усилителях
на входе усилителей постоянки нет, вобще нет звука так как ресивер походу в mute
отключил проводок dc3 с платы усилителей чтоб не уходил в защиту
транзисторы не греются кз или обрыва нет но выходит действительно на Фронт левый -19в и при времени растет до -30в
пробовал подрубить наушники при коммутатции джека иногда проскакивает на дисплее UE22
не играет даже радио в pure direct
подключил к телеку по hdmi селектор входов работает. так же в режиме ipod выдает картинку типа не найдено устройство
что за DSP? где она на плате?

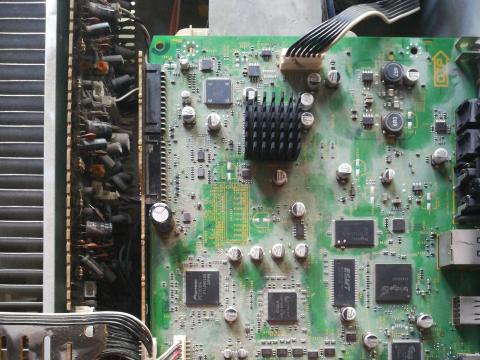

какой то додельник установил радиатор и нет smd кондера С1867 электролит рядом с AK4388ET ножики видно отпечатались и он ранее был, хотя на 921 моделях их вроде нет
///////////
сервис мануал и схема кому интересно кто ищет pioneer vsx-1021k
тут:
https://interatlas.ru/upload/pioneer_vsx-1021-k_sm.pdf
